機械防排煙通風系統施工方案

　　前幾期我們分別講述了火災自動報警及聯動控制系統、消火栓系統及消防泵設備以及自動噴水滅火噴淋系統的施工方案的相關內容，這次我們來了解下機械防排煙通風系統的相關內容，內容較多，建議收藏。

　　施工工藝流程

　　施工準備→風管及部件預制→風管及部件安裝→風機設備安裝→單機試運轉→聯動調試→驗收。

　　施工準備

　　1、材料及主要機具：

　　1. 所用的無機原料、玻纖布及填充料等應符合設計要求。原料中填充料及含量應有法定檢測部門的證明技術文件。

　　2. 玻璃鋼中玻纖布的含量與規格應符合設計要求，玻纖布應干燥、清潔，不得含蠟。

　　3. 主要機具有：各類胎具，料桶，刷子，不銹鋼板尺，角尺，量角器，鉆孔機。

　　4. 所制成品的主要技術參數應符合國家有關試驗規定。

　　2、作業條件：

　　1. 集中加工應具有寬敞、明亮、潔凈、通風、地面平整、不潮濕的廠房。

　　2. 有一定的成品存放地并有防雨、雪、風且結構牢固的設施。

　　3. 作業點要有相應的加工用模具、設施電源、消防器材等。

　　4. 成品制作應有批準的圖紙，經審查的大樣圖、系統圖，并有負責人的書面技術、質量、安全交底。

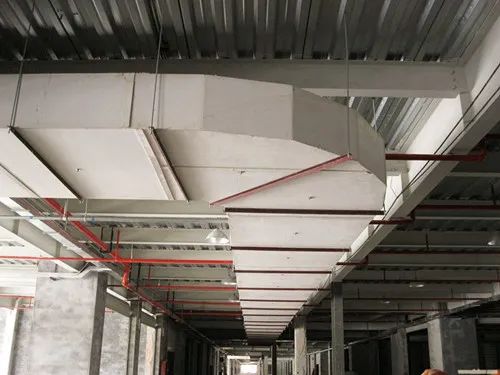

　　風管制作

　　1. 鍍鋅鋼板及各類含有復合保護層的鋼板，應采用咬口連接或鉚接，不得采用影響 其保護層防腐性能的焊接連接方法。

　　2. 風管的密封，應以板材連接的密封為主，可采用密封膠嵌縫和其他方法密封。密 封膠性能應符合使用環境的要求，密封面宜設在風管的正壓側。

　　3金屬風管的材料品種、規格、性能與厚度等應符合設計和現行國家產品標準的規定。當設計無規定時，鋼板或鍍鋅鋼板的厚度不得下表的規定。

　　鋼板風管板材厚度

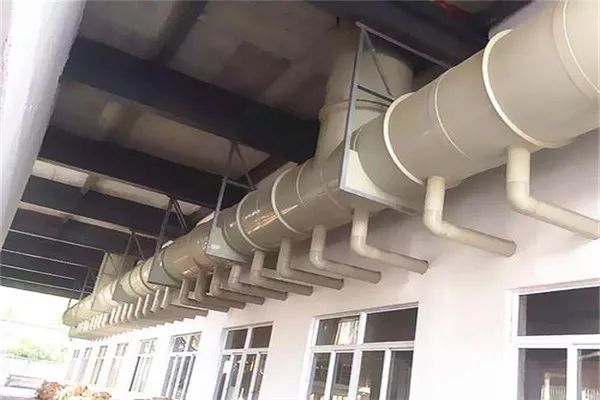

　　4. 非金屬風管的材料品種、規格、性能與厚度等應符合設計和現行國家產品標準的規定。當設計無規定時，有機玻璃鋼風管、無機玻璃鋼風管板材的厚度應符合下表的規定，相應的玻璃布層數不應少于規定，其表面不得出現返鹵或嚴重泛霜。用于高壓風管系統的非金屬風管厚度應按設計規定。

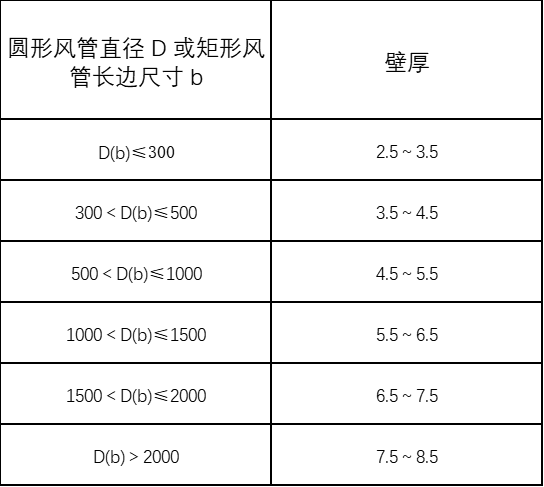

　　中、低壓系統有機玻璃鋼風管板材厚度

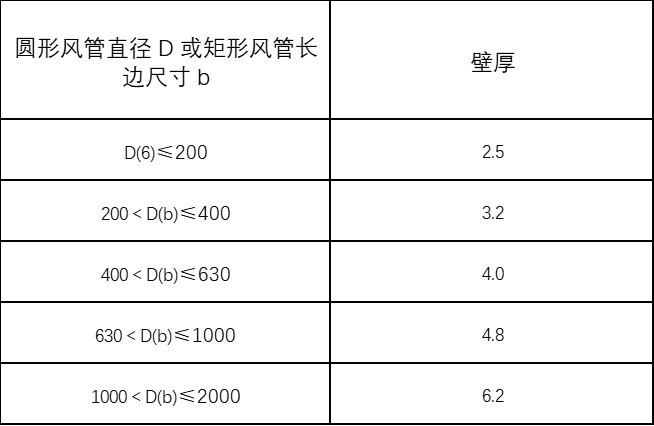

　　中、低壓系統無機玻璃鋼風管板材厚度

　　中、低壓系統無機玻璃鋼風管玻璃纖維布厚度與層數(mm)

　　5. 防火風管的本體、框架與固定材料、密封墊料必須為不燃材料，其耐火等級應符合設計的規定。

　　6. 復合材料風管的覆面材料必須為不燃材料。內部的絕熱材料應為不燃或難燃 B1級，且對人體無害的材料。

　　7. 風管必須通過工藝性的檢測或驗證，其強度和嚴密性要求應符合設計或下列規定：

　　1）風管的強度應能滿足在 1.5 倍工作壓力下接縫處無開裂；

　　2）矩形風管的允許漏風量應符合規范要求；

　　3）低壓、中壓圓形金屬風管、復合材料風管以及采用非法蘭形式的非金屬風管的允許漏風量，應為矩形風管規定值的50%；

　　4）磚、混凝土風道的允許漏風量不應大于矩形低壓系統風管；

　　5）排煙、除塵、低溫送風系統按中壓系統風管的規定，1～5 級凈化空調系統按高壓系統風管的規定。

　　8. 金屬風管的連接應符合下列規定：

　　1）風管板材拼接的咬口縫應錯開，不得有十字型拼接縫。

　　2）金屬風管法蘭材料規格不應小于下表的規定。中、低壓系統風管法蘭的螺栓及鉚釘孔的孔距不得大于 150mm；高壓系統風管不得大于 100mm。矩形風管法蘭的四角部位應設有螺孔。

　　3）當采用加固方法提高了風管法蘭部位的強度時，其法蘭材料規格相應的使用條件可 適當放寬。

　　4）無法蘭連接風管的薄鋼板法蘭高度應參照金屬法蘭風管的規定執行。

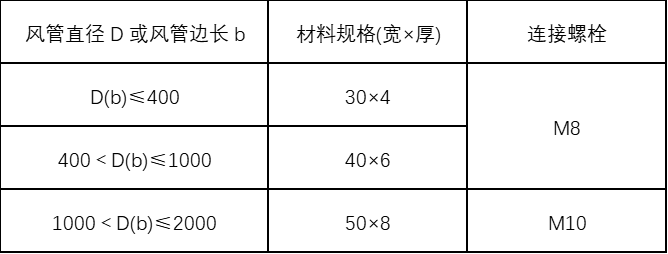

　　金屬圓形風管法蘭及螺栓規格

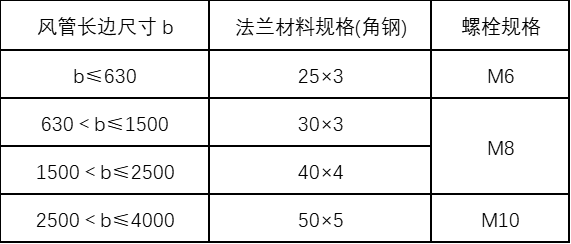

　　金屬矩形風管法蘭及螺栓規格

　　9. 非金屬(硬聚氯乙烯、有機、無機玻璃鋼)風管的連接、法蘭的規格應符合下列規定，其螺栓孔的間距不得大于 120mm；矩形風管法蘭的四角處，應設有螺孔；

　　有機、無機玻璃鋼風管法蘭規格

　　10. 金屬風管的加固應符合下列規定：

　　1）圓形風管(不包括螺旋風管)直徑大于等于 800mm，且其管段長度大于 1250mm 或總表面積大于 4m2 均應采取加固措施；

　　2）矩形風管邊長大于 630mm、保溫風管邊長大于 800mm，管段長度大于 1250mm 或低壓風管單邊平面積大于 1.2m2、中、高壓風管大于1.Om2，均應采取加固措施；

　　3）非規則橢圓風管的加固，應參照矩形風管執行。

　　11. 非金屬風管的加固，除應符合第3.1.20條的規定外還應符合下列規定：

　　1）硬聚氯乙烯風管的直徑或邊長大于 500mm 時，其風管與法蘭的連接處應設加強板，且間距不得大于 450mm；

　　2）有機及無機玻璃鋼風管的加固，應為本體材料或防腐性能相同的材料，并與風管成一整體。

　　12. 矩形風管彎管的制作，一般應采用曲率半徑為一個平面邊長的內外同心弧形彎管。當采用其他形式的彎管，平面邊長大于 500mm 時，必須設置彎管導流片。
