一、系統組成及工作原理

　　（一）系統主要組件

　　自動跟蹤定位射流滅火系統由滅火裝置、探測裝置、控制裝置、水流指示器、模擬末端試水裝置等組件，以及管道與閥門、供水設施等主要組件組成。

　　1.滅火裝置

　　滅火裝置是以射流方式噴射水介質進行滅火的設備，滅火裝置按流量大小可分為:自動消防炮滅火裝置(額定流量大于16L/s)、自動射流滅火裝置(額定流量不大于16L/s)，自動射流滅火裝置按射流方式又可分為噴射型自動射流滅火裝置(射流方式為噴射的)和噴灑型自動射流滅火裝置。

　　滅火裝置自動消防炮滅火裝置

　　自動射流滅火裝置噴射型自動射流滅火裝置

　　噴灑型自動射流滅火裝置

　　自動消防炮滅火裝置和噴射型自動射流滅火裝置由探測部分、控制部分、射流部分和機械傳動部分組成。對于自動消防炮，探測裝置包括設置在保護現場的一級探測組件（啟動組件）以及設置在滅火裝置本體上的二級探測組件（掃描定位），一級探測組件也可和滅火裝置一體，對于噴射型自動射流滅火裝置，探測裝置多和滅火裝置一體化設置。噴灑型自動射流滅火裝置，其探測裝置和滅火裝置可以分別獨立設置，但1套探測裝置不宜聯動4個滅火裝置。

　　2.探測裝置

　　探測裝置是指具有自動探測、定位火源，并向控制裝置傳送火源信號等功能的設備。自動跟蹤定位射流滅火系統的探測裝置可選用多種火災探測器，如感溫、火焰、圖像、復合式等火災探測器。目前常用的火災探測器主要為圖像型或火焰火災探測器。探測裝置探測到火源后，再利用圖像中心點匹配法或多級掃描輻射最高強度閾值判定法，進行火源的跟蹤定位。

　　3.控制裝置

　　控制裝置是系統的控制和信息處理組件，具有接收并處理火災探測信號，發出控制和報警信息，驅動滅火裝置定點滅火，接收反饋信號，同時完成相應顯示、記錄，并向火災報警控制器或消防聯動控制器傳送信號等功能的裝置。

　　4.水流指示器

　　水流信號轉換成電信號的一種水流報警裝置。

　　5.末端試水裝置

　　模擬末端試水裝置應由探測部件、壓力表、試水閥、試水接頭及排水管組成。

　　（二）系統基本組成和工作原理

　　1.自動消防炮和噴射型自動射流滅火系統組成

　　它由自動消防炮或噴射型自動射流滅火裝置、探測裝置、控制模塊箱、控制裝置（控制主機、現場控制箱等）、水流指示器、模擬末端試水裝置以及供水管網與閥門、供水設施（消防水泵等）等主要組件組成。

　　2.噴灑型自動射流滅火系統組成

　　它由噴灑型自動射流滅火裝置、探測裝置、控制模塊箱、控制裝置(控制主機、現場控制箱等)、水流指示器、模擬末端試、水裝置以及供水管網與閥門、供水設施(消防水泵等)等主要組件組成。

　　3.自動消防炮和噴射型自動射流滅火系統工作原理

　　在準工作狀態時，由消防水箱或穩壓泵、氣壓給水設備等穩壓設施維持管道內的充水壓力。探測裝置對保護現場的火災信號進行監測。

　　發生火災時，探測裝置自動探測到火源，向控制裝置傳送火源信號。控制裝置接收到信號后，發出控制和報警信息，驅動滅火裝置掃描、定位。定位到火源后，控制裝置打開自動控制閥，同時啟動消防水泵進行供水，對火源進行射流滅火。水流經水流指示器后，水流指示器的動作信號反饋到控制裝置。探測裝置確認火災撲滅后，延續一定時間后關閉自動控制閥。

　　4.噴灑型自動射流滅火系統工作原理

　　在準工作狀態時，由消防水箱或穩壓泵、高位消防水箱等穩壓設施維持管道內的充水壓力。探測裝置對保護現場的火災信號進行監測。發生火災時，在火災光、煙氣的作用下，探測裝置自動探測到火源，向控制裝置傳送火源信號。控制裝置接收到信號后，啟動對應的報警裝置、啟動消防水泵、打開電磁（動）閥，探測到火源并測定火源在有效射程范圍內的滅火裝置進行噴水滅火，直到火災撲滅。

　　（三）滅火機理

　　主要利用水的冷卻、窒息及隔離作用。

　　二、系統適用場所

　　（一）適用場所

　　自動跟蹤定位射流滅火系統可用于撲救民用建筑和丙類生產車間、丙類庫房中，火災類別為A類的下列場所：

　　（1）凈空高度大于12m的高大空間場所。

　　（2）凈空高度大于8m且不大于12m，難以設置自動噴水滅火系統的高大空間場所。

　　（二）不適用場所

　　自動跟蹤定位射流滅火系統不應用于下列場所：

　　（1）經常有明火作業。

　　（2）不適宜用水保護。

　　（3）存在明顯遮擋。

　　（4）火災水平蔓延速度快。

　　（5）高架倉庫的貨架區域。

　　（6）火災危險等級為現行國家標準《自動噴水滅火系統設計規范》GB 50084規定的嚴重危險級。

　　二、系統選型

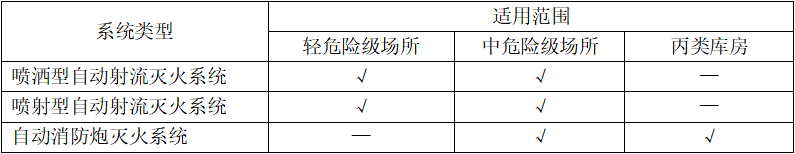

　　自動跟蹤定位射流滅火系統的選型宜符合下表規定。

　　注：同一保護區內宜采用一種系統類型。當確有必要時，可采用兩種類型系統組合設置。

　　三、設計流量與持續噴水時間

　　（一）自動消防炮滅火系統和噴射型自動射流滅火系統的設計流量

　　（1）自動消防炮滅火系統和噴射型自動射流滅火系統應保證至少2臺滅火裝置的射流能到達被保護區域的任一部位。

　　（2）自動消防炮滅火系統中單臺炮的流量，對于民用建筑，不應小于20L/s；對于工業建筑，不應小于30L/s。

　　（3）噴射型自動射流滅火系統用于撲救輕危險級場所火災時，單臺滅火裝置的流量不應小于5L/s；用于撲救中危險級場所火災時，單臺滅火裝置的流量不應小于10L/s。

　　（4）自動消防炮滅火系統和噴射型自動射流滅火系統滅火裝置的設計同時開啟數量應按2臺確定。

　　（二）噴灑型自動射流滅火系統的設計參數

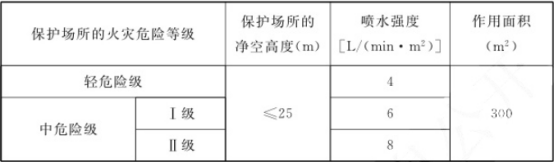

　　（1）噴灑型自動射流滅火系統滅火裝置的布置應能使射流完全覆蓋被保護場所及被保護物。系統的設計參數不應低于下表的規定。

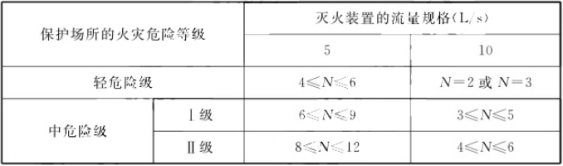

　　（2）噴灑型自動射流滅火系統滅火裝置的設計同時開啟數量，應按保護場所內任何一點著火時，可能開啟射流的滅火裝置的最大數量確定，且應符合下表的規定。

　　（三）自動跟蹤定位射流系統的設計參數

　　自動跟蹤定位射流滅火系統的設計持續噴水時間不應小于1.0h。

　　四、電氣要求

　　（1）視頻信號傳輸應采用視頻同軸電纜或者光纜傳輸。當采用視頻同軸電纜傳輸時，電纜中間不宜有接頭。

　　（2）探測和控制信號傳輸距離較遠時，宜采用光纜傳輸。
